喷射式除气器概述

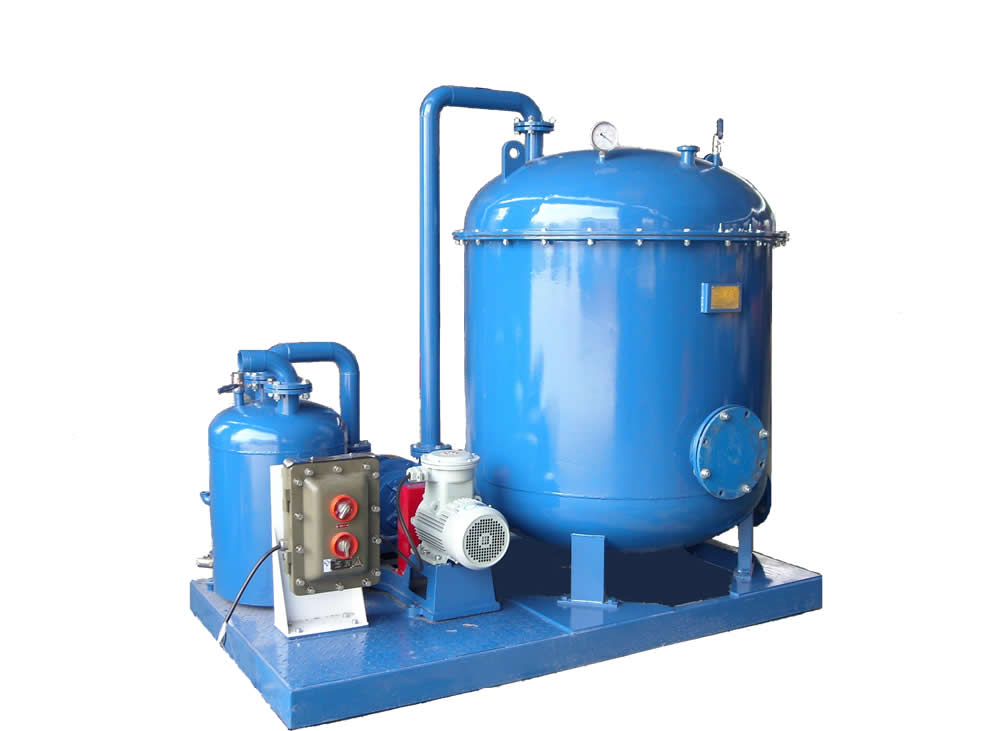

喷射式除气器

产品概述

钻井液除气器是石油钻井过程中必不可少的固控设备之一。其主要作用是将从井囗返回泥浆中的石油伴生气及气侵于泥浆中的气体分离出来。除气器的处理量和分离效率是衡量该设备性能的主要指标

喷射式除气器

喷射式除气器产品特点

喷射式除气器 采用水环式真空泵抽吸,抽吸效率高;

       ★ 多层气液分离伞的应用,增加了液体展开面积,气液分离效率高;

       ★ 真空罐內利用浮球结构来调节真空度,控制简捷、灵敏;

       ★ 泥浆排出口采用负压式强制排浆,泥浆处理量大;

       ★ 采用气水分离罐,既净化排出的伴生气体,又可使真空泵工作液循环使用。



喷射式除气器技术参数


HSCQ180

HSCQ240

处理量

180 m3/h(793gpm)

240 m3/h(1057gpm)

真空度

0.02~0.04MPa

(152~304mmHg)

0.03~0.05MPa

(228~380mmHg)

真空泵电机功率

4 kW

5.5 kW

电机转速

2890r/min

1450r/min

分离伞面积

63000cm2(9765in2

92041cm2(14266in2

大抽气量

1.83 m3/min

1.83 m3/min

气液分离效率

≥92%

≥92%

供液离心泵

SB5*4(30~37kW)

SB5*4(45~55kW)

喷射式除气器安装


1.供液离心泵      2.射流器      3.罐舱A      4.真空罐      5.吸入管      6.罐舱B

2.1 将除气器安装在相对平稳的泥浆罐面上。

2.2除气器吸入管(5)应安装在罐舱B(6)的搅拌器之后,吸入口离泥浆罐底部至少0.6~0.9m。

2.3除气器排浆口与射流器(2)之间的水平管线长度不超过6m。

2.4供液离心泵(1)与射流器之间的管线应尽量简单,以减少摩擦损失。

推荐阅读:真空式除气器

喷射式除气器

品质看得见,值得信赖的口碑企业,您放心选择!

Product features

工作原理

Working principle

HSCQ喷射式真空除气器利用真空泵的抽吸作用在真空罐内形成负压区,泥浆在大气压的作用下,通过吸入管进入真空罐内的分浆管线;分浆管线将泥浆喷射至多层、阶梯形的分离伞上,泥浆被充分展开;在真空状态下,浸入泥浆中的气体逸出;通过真空泵的抽吸作用,气体被排出真空罐以外,泥浆则流向罐底部,在排出口采用负压强制排浆方式将泥浆排出。
  • 结构设计合理

    reasonable structure design

  • 处理量大

    Maximum amount of processing

  • 分离效率高

    Wide range of applications

  • 适用范围广

    Wide range of applications

成品
