真空除气器概述

真空除气器就是一种专门用于处理气侵钻井液的必要固控设备,适用于配套各类钻井液循环净化系统。除气器可迅速除去钻井液中的侵入气体,恢复钻井液的比重,稳定钻井液的性能。是深井、超深井及欠平衡井工程不可缺少的设备。同时,也可当作大功率的搅拌器使用。

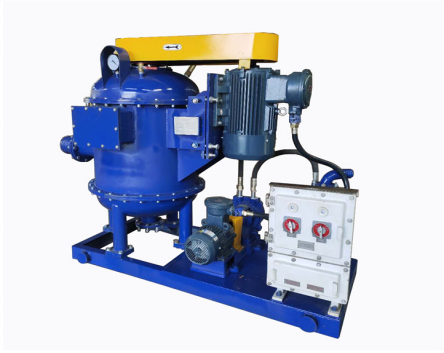

真空除气器

HCQ系列真空除气器的特点

1. 真空除气器占用体积小,除气效率高。

2. 皮带传动,保护电机。

3. 除气器还可以作为大功率的泥浆搅拌器。

4. 根据客户要求可定制不同形式的真空除气器。

HCQ系列真空除气器技术参数

除气器型号

HCQ(N) 240

HCQ(N) 270

HCQ(N) 300

HCQ(N) 360

处理量(m3/h)

240

270

300

360

真空度 (MPa)

-0.030—0.045

-0.030—0.050

-0.030—0.055

-0.040—0.065

传动比

1.68

1.68

1.68

1.72

主电机功率(KW)

15

22

30

37

真空泵功率(KW)

2.2

3

4

7.5

转速 (r/min)

860

870

876

880

排气量 (m3/h)

28

48

90

180

适用泥浆比重(g/cm3)

≤2

≤2

≤2.5

≤2.5

除气效率 (%)

≥95

≥95

≥95

≥95

重量(kg)

1100

1350

1650

1800

外形尺寸(mm)

1750×860×1500

2000×1000×1670

2250×1330×1650

2400×1500×1850

真空除气器用途

在钻井过程中,有害气体一般存在于井口内部,它的存在减小了钻井液的水压头,降低了钻井液携带岩屑的能力;当井内气体压力足够大时有可能引起井喷事故,因此需要安装真空除气器将泥浆中的气体集中除去。

真空式除气器的工作原理

一般情况下,当钻井液中的气泡直径大于4mm时,能在浮力的作用下很快逸出液体表面而破裂。直径小于1mm时气泡被包在钻井液中,出现钻井液密度下降的气侵现象。利用真空泵或喷射式抽空装置使除气罐中形成-定的真空度。循环罐中气侵的钻井液在真空造成的压差作用下被吸人除气罐内。在负压环境下,使小气泡升至钻井液表面所受到的压力减小,同时小气泡体积增大,增加了小气泡受到的浮力,从而能迅速地升至液面排到空气中。

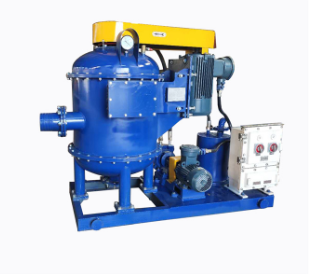

钻井液真空除气器成品图

真空除气器钻井液除气器
