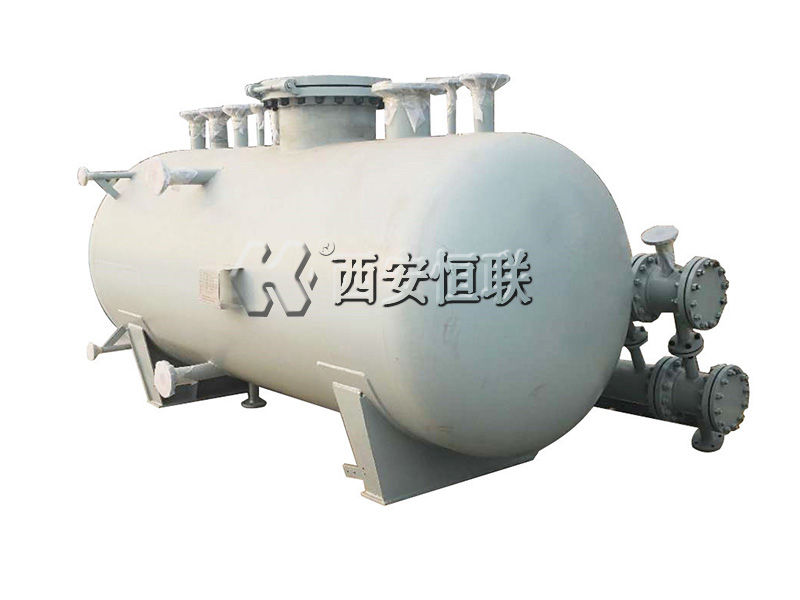

一、产品概述
油水气三相分离器是一种将原油的脱气、脱水、除砂结合在一起的综合处理设备,具有工艺简单,投资少,便于管理和维护,指标稳定可靠的特点,有利于实现原油处理工艺的密闭。
二、产品适用范围
原油密度小于930kg/m3。
三、主要运行参数及技术指标
工作温度 |
≤60℃ |
工作压力 |
根据现场工艺要求设计 |
进口原油含水率 |
8-99% |
处理液量 |
5-3000m3/d |
出口原油含水率 |
石蜡基原油<0.5%(平均值);环烷基混合原油<1%(平均值) |
出口气中带液率 |
≤0.05g/m3 |
出口污水含油率 |
≤200mg/l |
四、油气水三相分离器工艺流程
油气水混合物由入口进入旋流预分离装置,首先将大部分的气体分离出来通过顶部气相空间经过脱水填料、消泡装置后,再进入迷宫式捕雾器, 经过处理的气体由排气口排出。预分离后的液体则通过落液管流入流型分布与调整装置,对流型进行整理,在流型整理的过程中,作为分散相的油滴在此进行...,聚结,实现水洗...。而后随油水混合物进入分离流场,在分离流场中设置有稳流和聚结装置,为油水液滴提供稳定的流场条件,实现油水的聚结分离。随后进入二次填料分离装置,在此过程中,主要是脱除水中原油,进一步降低水中含油。分离后的原油通过隔板流入油腔,而分离后的污水,通过导管进入水腔,从而完成油水分离过程。

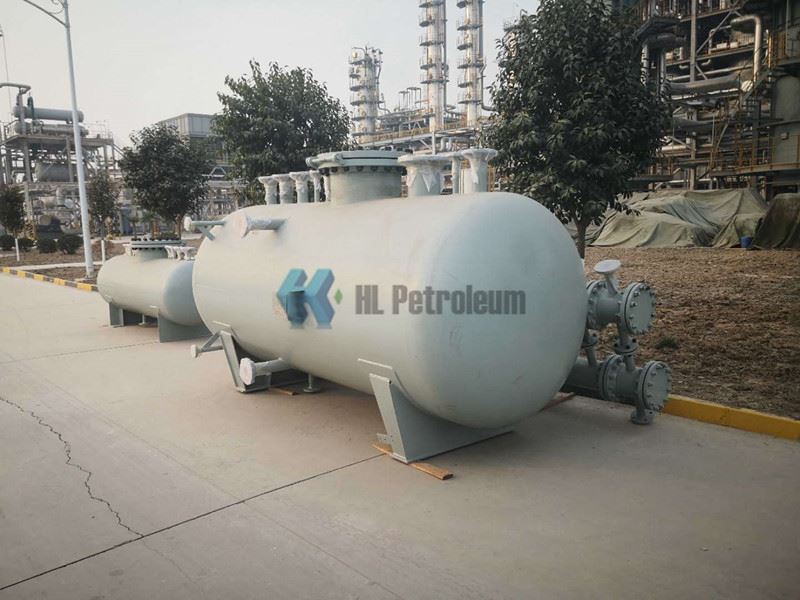

五、油气水三相分离器应用情况
自2000年起,在大庆油田、华北油田、新疆克拉玛依油田、长庆油田、中石化、延长油田、二连油田等应用安装了近600具HXS型油气水三相分离器。
应用证明该设备在处理油田油气水混合物上,具有处理效果好、运行指标稳定、能耗低、操作简单、便于管理等优点。
